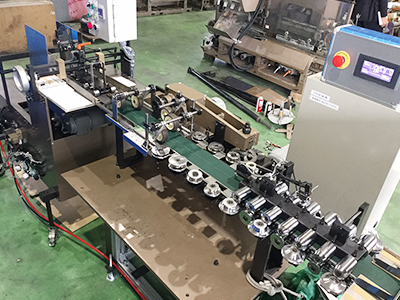

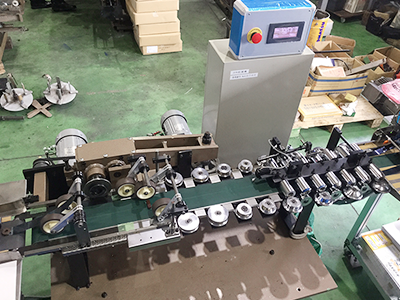

エコ.プレスバインダー ロータリー型 ボックスマン
特徴
従来サックマシーンやレーザー切断機等で成型していた各種箱材の接着部分を、糊や各種接着剤等の一切の材料を使用せず、また、熱や振動も使用しないで圧着だけで 紙を綴じ箱を作る、世界で初めての技術です。 材料を使用しないので、コストダウンはもとより、全く無害なので、食品や薬品、化粧品等の梱包箱に最適かと考えます。 簡単に解体も可能なので、リサイクルにも貢献でき、機械操作も簡単なので、小ロット生産も得意です。 是非一度、ご使用下さい。
| 綴じの原理 | 回転している２枚のオス・メスの円盤（金型）の間に、成型されたワークを、片側の円盤に押圧を掛けながら通過させるだけで圧着します |
|---|---|

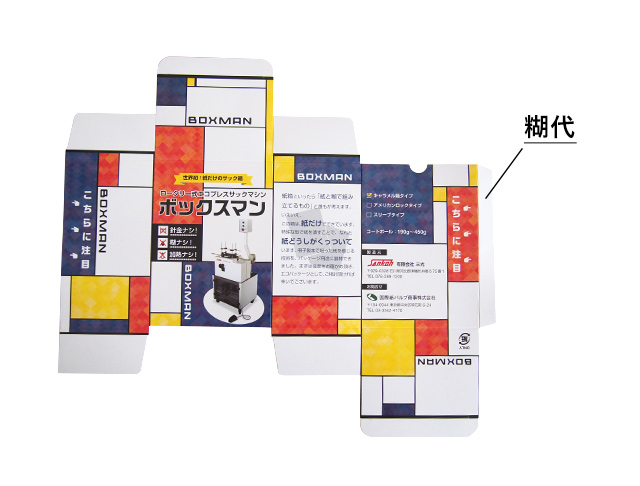

| 製品の形状 | 綴じ前

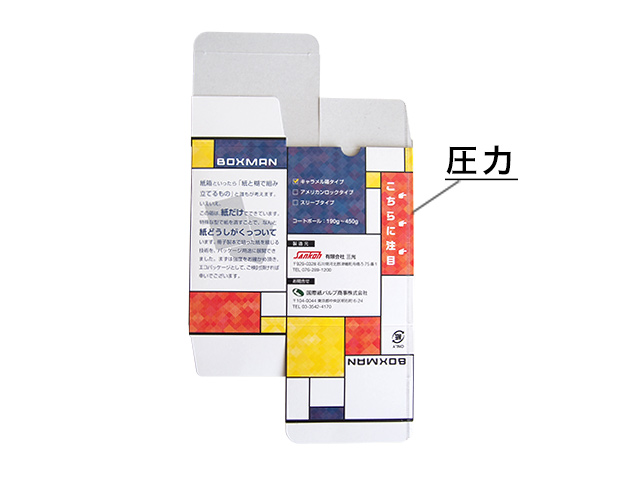

綴じ中
綴じ後
|
| 対象ワーク |
|
| 速度 | 50mm～300mm／Sの間であればOKですが、速度によりワークの曲りや反りが発生する可能性があるので、最適の速度をインバーターにより設定して下さい |
| 押圧 |
|
| 圧着部分（従来の糊代） | インクや表面塗布剤等は圧着力を弱める可能性があるので、極力使用しないで下さい |

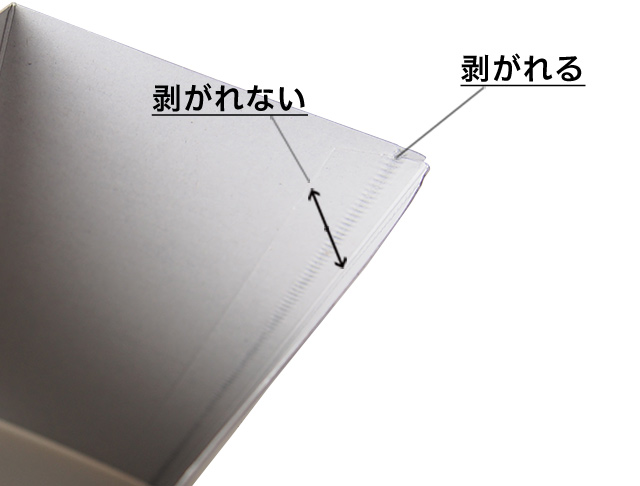

| 解体 | 本製品は綴じ目に沿ってめくると簡単に解体することが出来ます また温度変化や経年変化は、外部からの力を与えない限りありません |
製品仕様
| 機械寸法 | L 3,700mm × W900mm × H1,500mm |
|---|---|
| 機械重量 | 1,350㎏ |
| 電気容量 | 3相 200V 2.95kw |
綴じ仕様
| 速度 | 0〜300mm／S |
|---|---|
| 速度変換 | インバーター制御 |
| 綴じ圧 | 0〜500Nm |
| 圧力設定 | 手動ハンドル |
| 綴じ位置設定 | 機械的カム |
| 綴じ長さ | 0〜300mm |
| 直径 | 90〜91Φ オス・メスの組み合わせ |
| 歯の深さ | 0.66mm |
| 歯の幅 | 3.5mm |
綴じサンプル画像
動画
